(주)한일가람

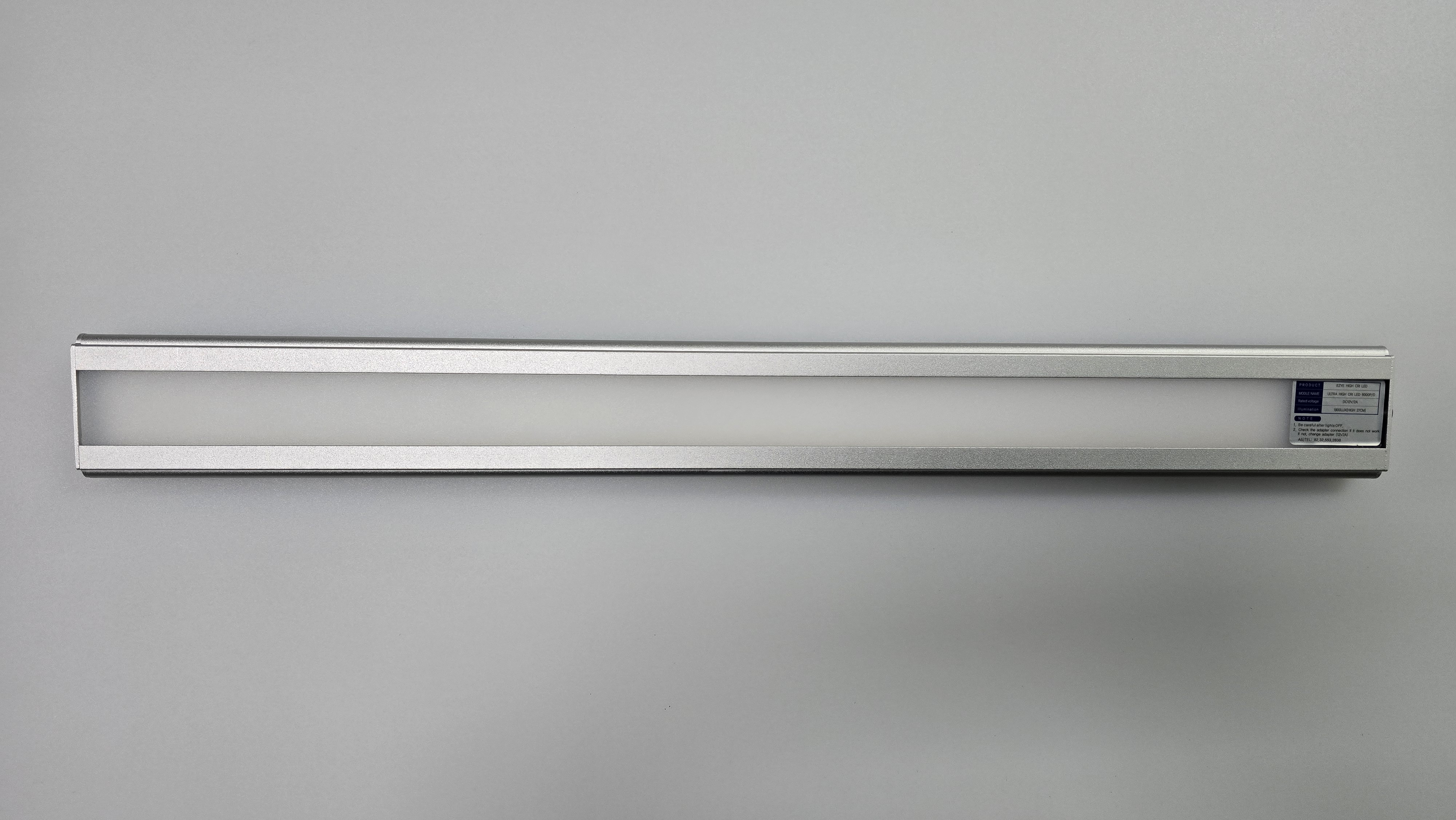

ULTRA HIGH CRI LED 6000 P/D

제품 사용 설명서 (User Manual)

1. 제품 개요

ULTRA HIGH CRI LED 6000 P/D는 디스플레이 및 외관 부품의 정밀 육안 검사를 위해 설계된 초고연색(High CRI) 검사 전용 조명입니다.

자연광에 가까운 연색 특성을 구현하여 미세 색차, 이색, 스크래치, 오염 및 표면 가공 불량을 명확하게 식별할 수 있도록 지원합니다.

2. 주요 특징

• CRI(Ra) 95 이상 / R1~R15 전 영역 90 이상
• 다중 그림자 제거 구조
• Flicker Free (무플리커) 설계
• 간접 조명 방식 적용
• 장시간 사용 시 눈의 피로 최소화
• 검사 환경 표준화에 적합

3. 적용 분야

• LCD / OLED 패널 검사
• 모바일 · IT 기기 외관 검사
• 카메라 모듈 검사
• CNC 가공품 검사
• 사출 · 열성형 제품 검사
• 고급 표면 품질 관리(QC)

4. 제품 사양

5. 설치 방법

1. 평탄하고 안정된 작업대에 제품을 설치합니다.
2. 검사 대상과 조명 사이의 권장 거리는 약 40cm입니다.
3. 동봉된 DC 12V / 2A 어댑터를 연결합니다.
4. 전원 스위치를 ON으로 설정합니다.
5. 검사 환경 표준에 맞춰 조도 및 각도를 조정합니다.

※ 균일한 검사 기준을 위해 설치 후 조도 측정을 권장합니다.

6. 사용 방법

• 검사 대상 표면에 빛이 고르게 분포되도록 각도를 조정합니다.
• 간접 조명 방식으로 사용 시 표면 스크래치 및 요철 식별이 더욱 용이합니다.
• 동일한 작업 환경에서 반복 사용하여 검사 기준을 표준화하십시오.

7. 검출 가능 불량 유형

① 글라스 / 표면 가공

• 스크래치 (Scratch)
• 치핑 / 결손
• 덴트 (Dent)
• 눌림 / 돌기
• CNC 가공 자국
• 연마 자국 / 웨이브 / 쓸림

② 금형 / 성형

• 주름
• 오렌지필 (Orange Peel)
• 열성형 변형
•


③ 인쇄 / 기능 홀

• BM 이색
• 이물
• 얼룩
• IR / LED Hole 오염
•


④ 증착

• 증착 얼룩
• 증착 이물
•


8. 안전 주의사항

• DC 12V / 2A 정격 전원을 사용하십시오.
• 고온·고습 환경에서 사용을 피하십시오.
• 분해 및 개조를 금지합니다.
• 물기 있는 손으로 전원 연결을 하지 마십시오.
• 장시간 미사용 시 전원을 분리하십시오.

9. 유지 관리

• 마른 천 또는 부드러운 극세사 천으로 표면을 청소하십시오.
• 화학 세정제 사용을 금지합니다.
• 확산판 손상 시 즉시 교체하십시오.
• 정기적으로 조도 측정을 권장합니다.

10. A/S 및 문의

제품 관련 문의 및 기술 지원은
 고객지원센터로 연락해 주십시오.
